レベロック

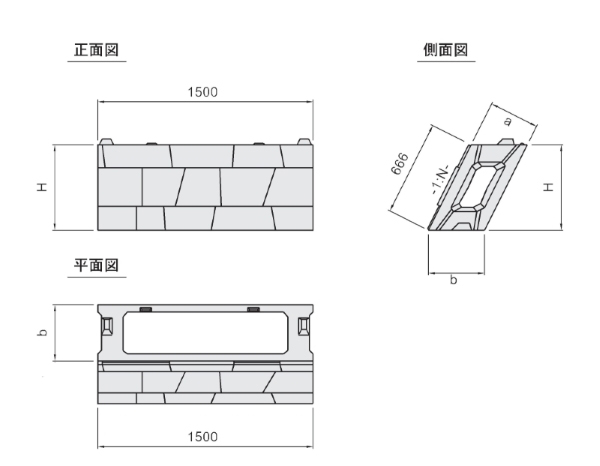

Aタイプ
.jpg)
5分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 391 | 596 | 435kg |
| 45型 | 450 | 503 | 470kg | |
| 50型 | 500 | 559 | 475kg | |
| 55型 | 550 | 615 | 515kg |
4分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 377 | 618 | 445kg |
| 45型 | 450 | 485 | 470kg | |
| 50型 | 500 | 539 | 485kg | |
| 55型 | 550 | 592 | 515kg |
3分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 365 | 638 | 450kg |
| 45型 | 450 | 470 | 480kg | |
| 50型 | 500 | 522 | 490kg |

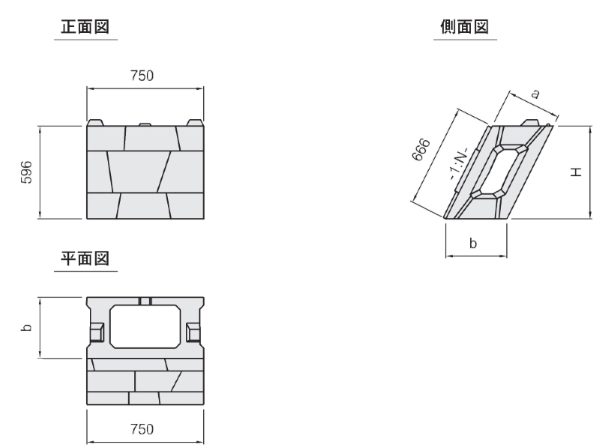

Bタイプ
.jpg)
5分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 391 | 596 | 255kg |
| 45型 | 450 | 503 | 275kg | |
| 50型 | 500 | 559 | 290kg | |
| 55型 | 550 | 615 | 320kg |
4分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 377 | 618 | 235kg |
| 45型 | 450 | 485 | 275kg | |
| 50型 | 500 | 539 | 290kg | |
| 55型 | 550 | 592 | 320kg |
3分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 365 | 638 | 240kg |
| 45型 | 450 | 470 | 260kg | |
| 50型 | 500 | 522 | 290kg |

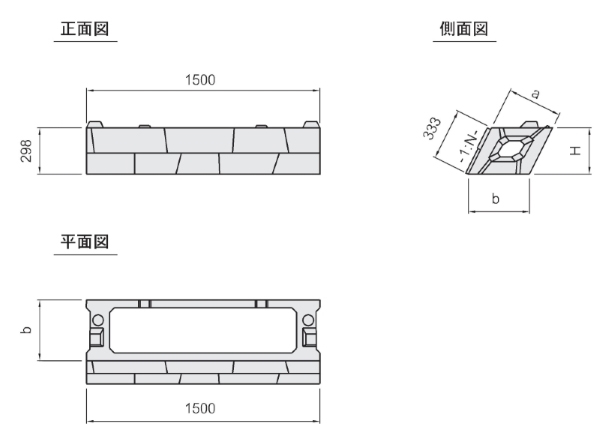

Ｃタイプ
.jpg)
5分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 391 | 298 | 205kg |
| 45型 | 450 | 503 | 235kg | |
| 50型 | 500 | 559 | 255kg | |
| 55型 | 550 | 615 | 265kg |
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 377 | 309 | 205kg |
| 45型 | 450 | 485 | 245kg | |
| 50型 | 500 | 539 | 255kg | |
| 55型 | 550 | 592 | 265kg |
3分勾配用
| 呼び名 | a | b | H | 標準重量 |
|---|---|---|---|---|
| 35型 | 350 | 365 | 319 | 210kg |
| 45型 | 450 | 470 | 225kg | |
| 50型 | 500 | 522 | 255kg |

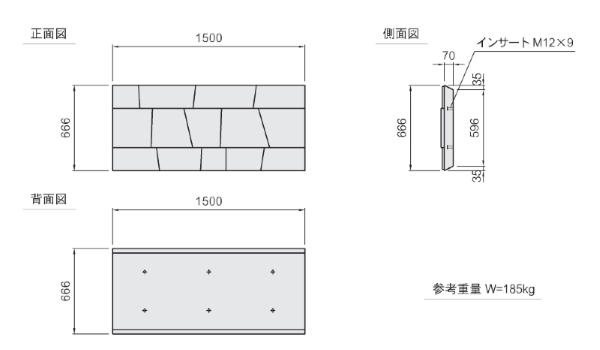

コンクリートパネル

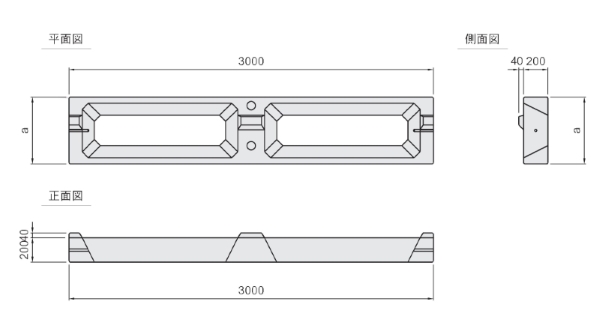

基礎ブロック
.jpg)
| 呼び名 | a | 標準重量 |
|---|---|---|
| 35型 | 550 | 365kg |
| 45/50型 | 710 | 585kg |
| 55型 | 750 | 635kg |

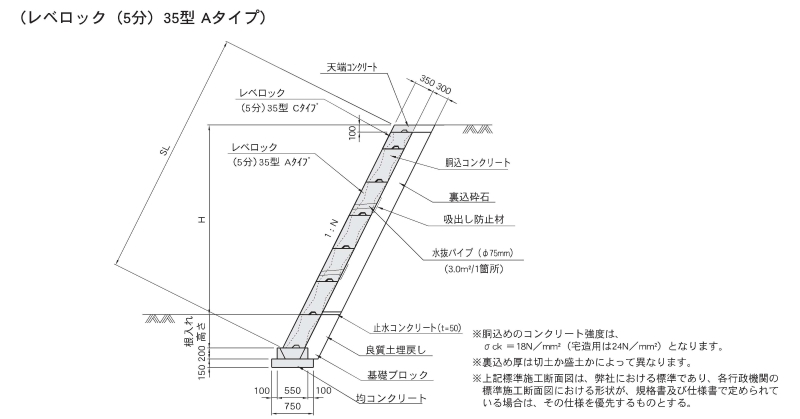

レベロック標準施工断面図
ファイルをダウンロード出来ます。
