ヘイベック

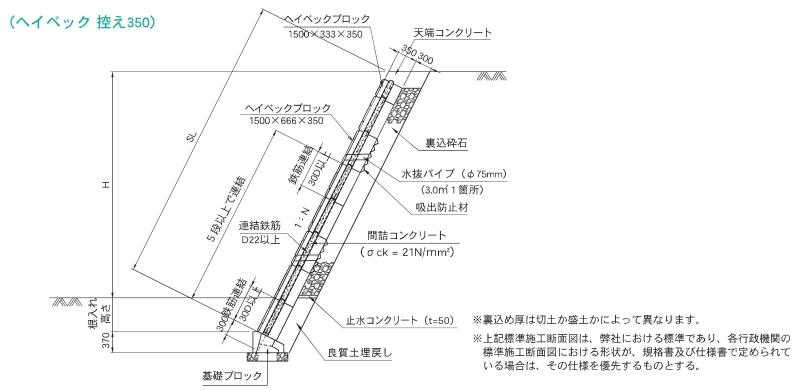

ヘイベック標準施工断面図

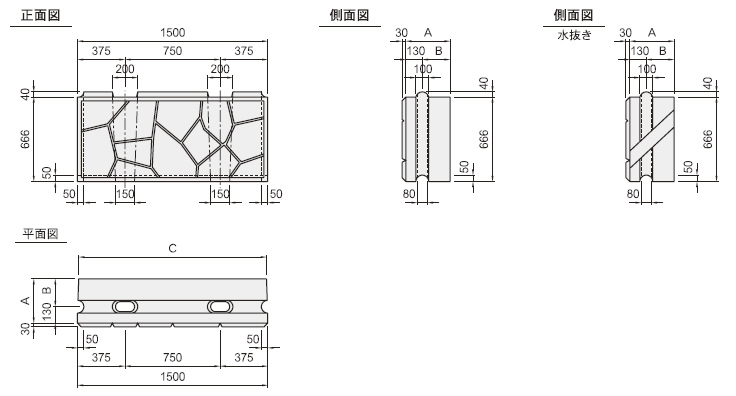

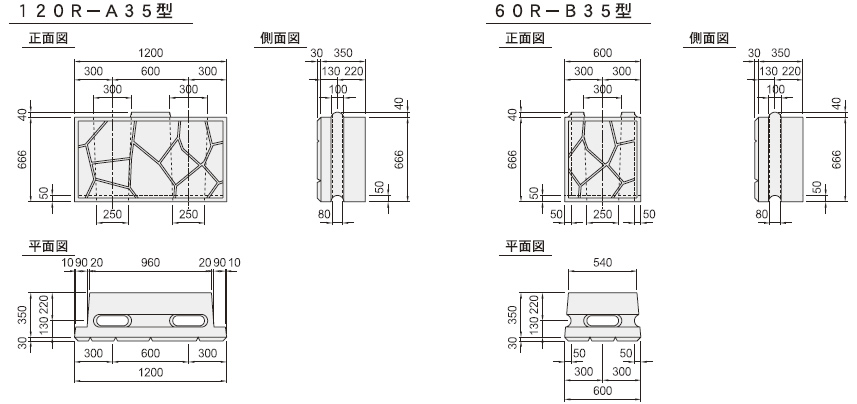

Aタイプ
![](/content/images/catalog/hei/1_1.jpg)
呼び名 | A | B | C | W (kg) |
---|---|---|---|---|
150-A35 | 350 | 220 | 1480 | 797 |
150-A50 | 500 | 370 | 1470 | 1143 |
150-A35(水抜き) | 350 | 220 | 1480 | 792 |
150-A50(水抜き) | 500 | 370 | 1470 | 1136 |

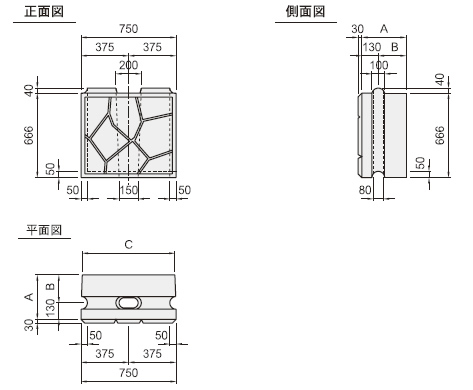

Bタイプ
![](/content/images/catalog/hei/1_2.jpg)
呼び名 | A | B | C | W (kg) |
---|---|---|---|---|
75-B35 | 350 | 220 | 730 | 390 |
75-B50 | 500 | 370 | 720 | 560 |

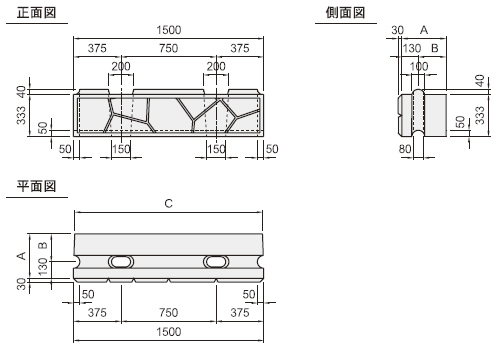

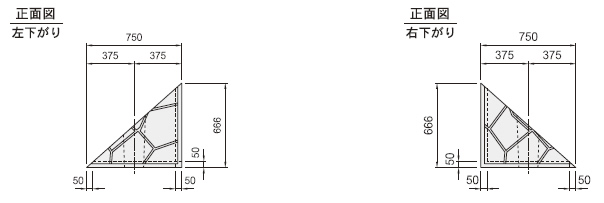

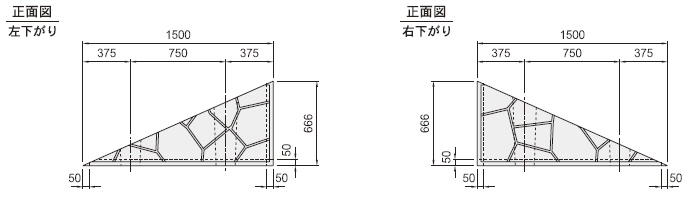

Cタイプ
![](/content/images/catalog/hei/1_3.jpg)
呼び名 | A | B | C | W (kg) |
---|---|---|---|---|
150-C35 | 350 | 220 | 1480 | 407 |
150-C50 | 500 | 370 | 1470 | 572 |

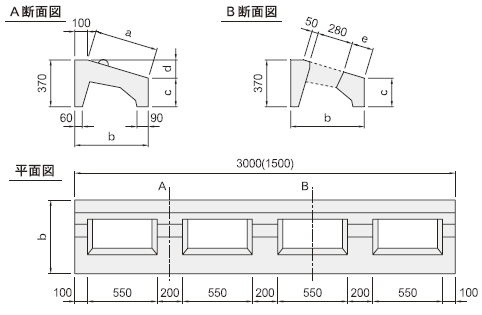

基礎ブロック
![](/content/images/catalog/hei/1_7.jpg)
呼び名 | a | b | c | d | e | W (kg) |
---|---|---|---|---|---|---|
3分勾配用 | 500 | 580 | 226 | 144 | 170 | 680 |
5分勾配用 | 503 | 550 | 145 | 225 | 173 | 565 |
参考重量は、L-3000の製品長のものです。
