柵渠フリューム(I-S型)

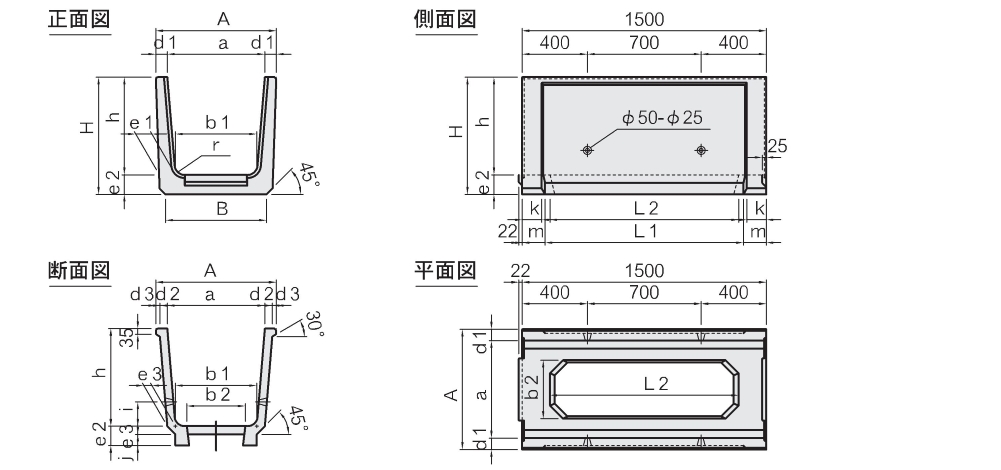

I-S-N型

寸法・重量表(H-600)

サイズ	寸法(mm)																				参考重量(kg)
サイズ	A	H	B	a	h	b1	b2	d1	d2	d3	e1	e2	e3	i	j	k	m	L1	L2	r	参考重量(kg)
500X500	640	620	500	500	500	420	382	70	46	24	100	120	50	150	70	120	130	1240	1160	60	316
400X600	540	720	380	400	600	300	262	70	45	25	100	120	50	150	70	120	130	1240	1160	60	309
600X600	740		580	600		500	462														330
800X600	940		780	800		700	662														351
900X600	1040		880	900		800	762														362
1000X600	1140		980	1000		900	862														373
1200X600	1340		1180	1200		1100	1062														394
1500X600	1640		1480	1500		1400	1362														426

寸法・重量表(H-900)

サイズ	寸法(mm)																				参考重量(kg)
サイズ	A	H	B	a	h	b1	b2	d1	d2	d3	e 1	e2	e3	i	j	k	m	L1	L2	r	参考重量(kg)
600X900	780	1030	600	600	900	460	422	90	50	40	120	130	60	250	70	120	160	1180	1120	70	549
800X900	980		800	800		660	622														574
900X900	1080		900	900		760	722														587
1000X900	1180		1000	1000		860	822														600
1200X900	1380		1200	1200		1060	1022														625
1500X900	1680		1500	1500		1360	1322														664

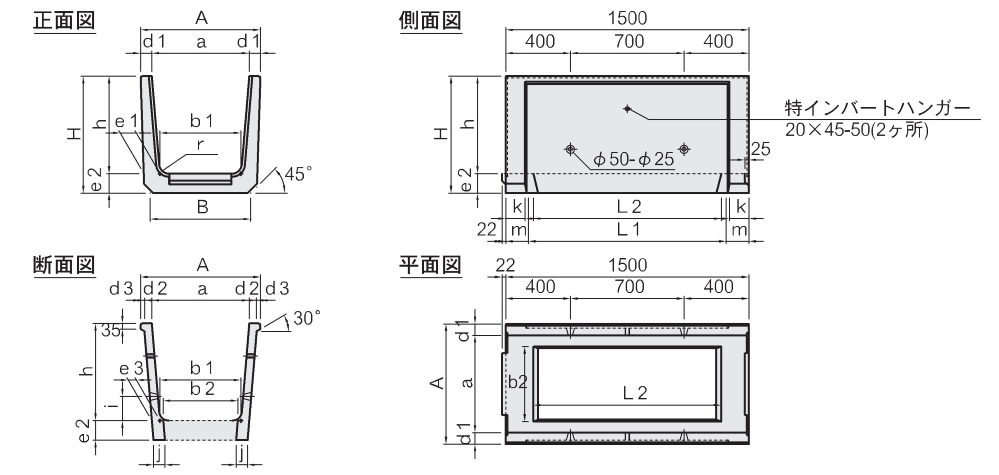

I-S型

寸法・重量表(H-1200)

サイズ	寸法(mm)																				参考重量(kg)
サイズ	A	H	B	a	h	b1	b2	d1	d2	d3	e1	e2	e3	i	j	k	m	L1	L2	r	参考重量(kg)
600X1200	840	1350	620	600	1200	440	280	120	50	70	150	150	60	250	90	150	180	1140	1080	80	874
1000X1200	1240		1020	1000		850	690														944
1200X1200	1440		1200	1200		1050	890														966
1500X1200	1740	1360	1500	1500		1340	1180					160			100						989
2000X1200	2240	1380	2000	2000		1840	1520				160	180			120				940	100	1305
