柵板・下板(B型)

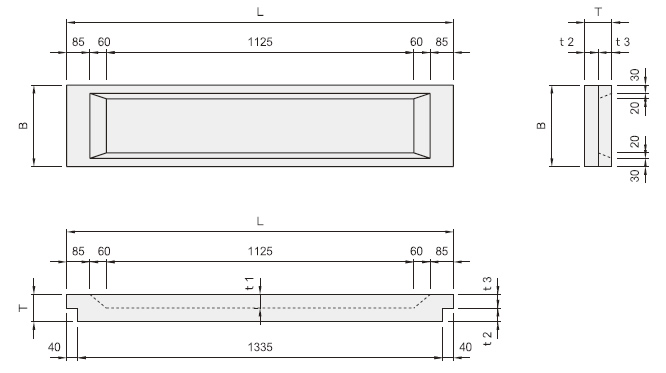

柵板
![](/content/images/catalog/sakyo/4_1.jpg)
サイズ | 寸法(mm) | 参考重量 (kg) | |||||
---|---|---|---|---|---|---|---|
B | T | L | t1 | t2 | t3 | ||
300-90 | 298 | 90 | 1415 | 40 | 50 | 40 | 62 |
300-100 | 100 | 50 | 50 | 66 |

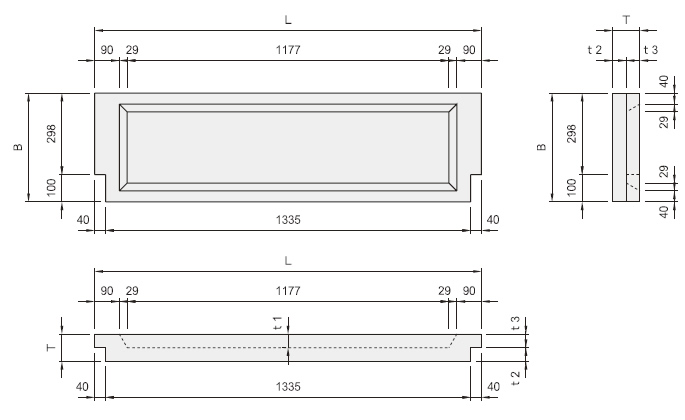

下板
![](/content/images/catalog/sakyo/4_2.jpg)
サイズ | 寸法(mm) | 参考重量 (kg) | |||||
---|---|---|---|---|---|---|---|
B | T | L | t1 | t2 | t3 | ||
400-100 | 398 | 100 | 1415 | 50 | 50 | 50 | 86 |
![](/content/images/pdf.jpg)
サイズ | 寸法(mm) | 参考重量 (kg) | |||||
---|---|---|---|---|---|---|---|
B | T | L | t1 | t2 | t3 | ||
300-90 | 298 | 90 | 1415 | 40 | 50 | 40 | 62 |
300-100 | 100 | 50 | 50 | 66 |
サイズ | 寸法(mm) | 参考重量 (kg) | |||||
---|---|---|---|---|---|---|---|
B | T | L | t1 | t2 | t3 | ||
400-100 | 398 | 100 | 1415 | 50 | 50 | 50 | 86 |
