長尺U字溝 （ボルト固定グレーチング仕様・KUB型）

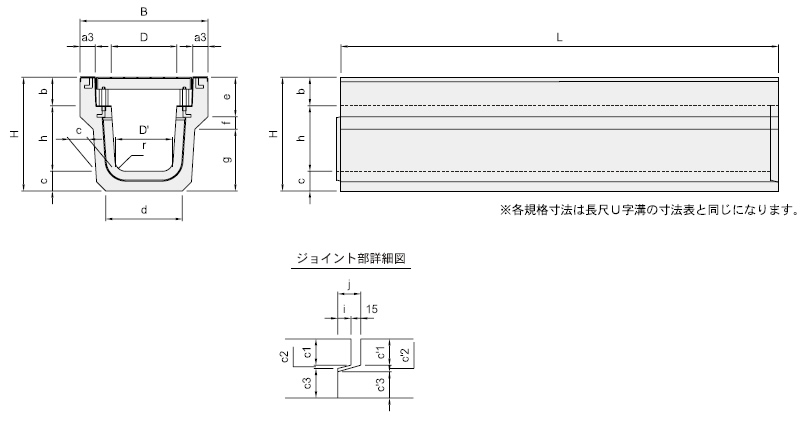

長尺U字溝(ボルト固定グレーチング仕様)

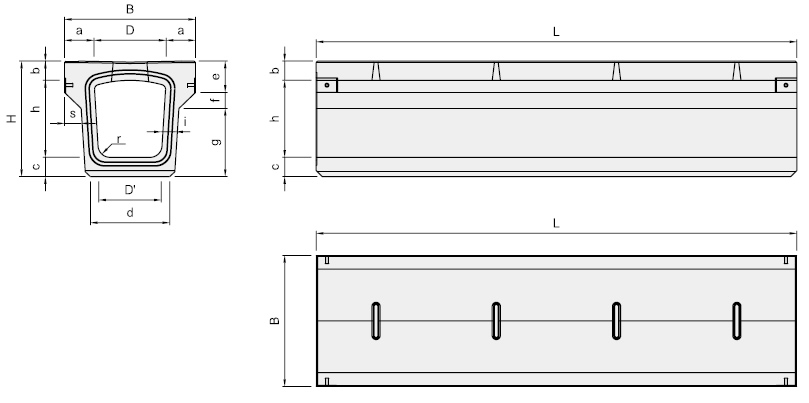

長尺BOX型側溝(KUB型)
KUB（KUS乗入れ用）
| 呼び名 | 寸法(mm) | 参考重量 (kg) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | H | D | D' | h | L | a | b | c | d | e | f | g | i | s | r | ||
| 300X300 |
545 |
480 |
300 |
260 |
320 |
1998 |
122.5 |
80 |
80 |
330 |
130 |
67 |
283 |
60 |
69.5 |
50 |
599 |
| 400X400 |
665 |
580 |
400 |
350 |
420 |
1998 |
132.5 |
80 |
80 |
420 |
134 |
67 |
379 |
70 |
69.5 |
70 |
759 |
・長尺U字溝(KUS)と同一断面(通水断面、天端形状)の為、
桝や調整コンクリート等を設けず直接接続が可能です。
