長尺U字溝 （GPU3型）

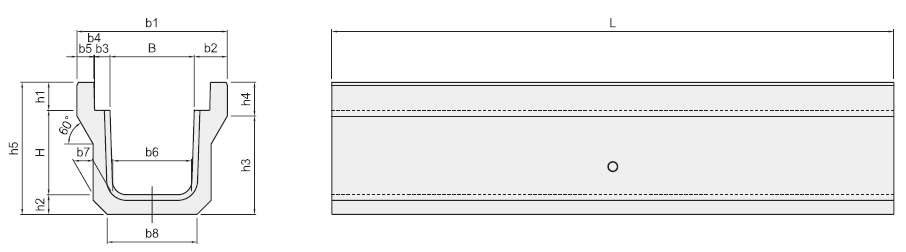

長尺U字溝 GPU3型
T-25縦断
| 呼び名 | 寸法(mm) | 重量(kg) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | H | b1 | b2 | b3 | b4 | b5 | b6 | b7 | b8 | h1 | h2 | h3 | h4 | h5 | L | ||
| PU3-B250-H250 |
250 |
250 |
485 |
117.5 |
55 | 2.5 | 60 |
230 |
65 |
300 |
90 |
65 |
295 |
110 |
405 |
2000 |
354 |
| PU3-B300-H300 |
300 |
300 |
535 |
117.5 |
55 |
2.5 |
60 |
280 |
70 |
360 |
100 |
70 |
350 |
120 |
470 |
425 |
|
| PU3-B300-H400 | 400 | 270 | 330 | 450 | 570 |
481 |
|||||||||||
| PU3-B300-H500 | 500 |
260 |
80 |
340 |
80 |
560 |
680 |
594 |
|||||||||
| PU3-B400-H400 |
400 |
400 |
635 |
117.5 |
55 |
2.5 |
60 |
370 |
70 |
430 |
110 |
70 |
450 |
130 |
580 |
520 |
|
| PU3-B400-H500 | 500 |
360 |
80 |
440 |
80 |
560 |
690 |
638 |
|||||||||
| PU3-B500-H500 |
500 |
500 |
755 |
127.5 |
60 |
2.5 |
65 |
460 |
80 |
540 |
125 |
80 |
560 |
145 |
705 |
704 |
|
| PU3-B500-H600 | 600 |
450 |
90 |
550 |
90 |
670 |
815 |
842 |
|||||||||

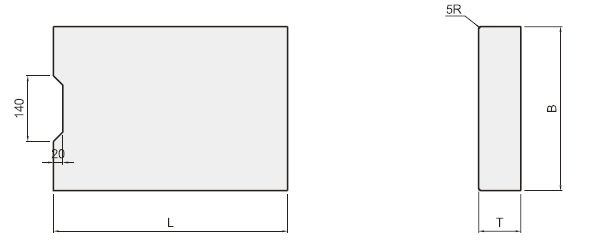

側溝蓋 PC4型(道路用)
| 呼び名 | 寸法(mm) | 重量(kg) | ||
|---|---|---|---|---|
| B | T | L | ||
| PC4-B250 | 350 | 90 | 500 | 37 |
| PC4-B300 | 400 | 100 | 47 | |
| PC4-B400 | 500 | 110 | 65 | |
| PC4-B500 | 610 | 125 | 91 | |
