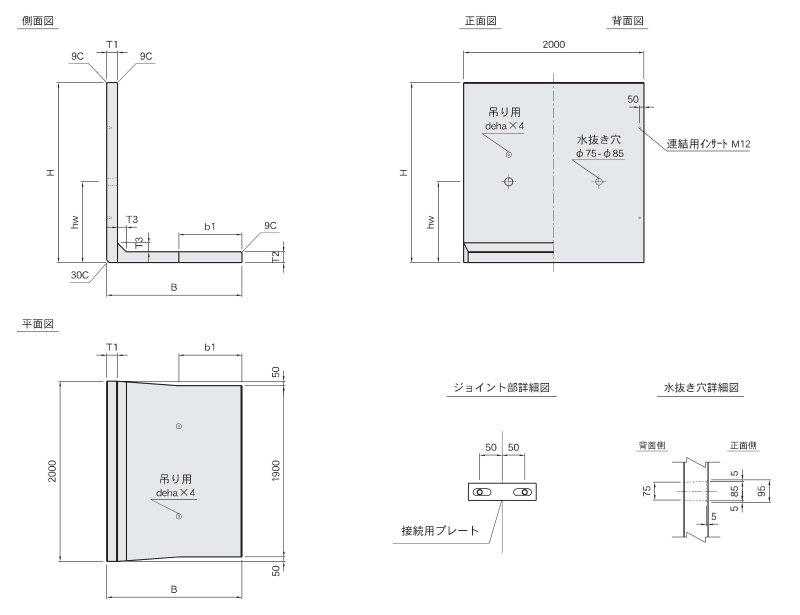

逆L型擁壁（LG)



H	B	T1	T2	T3	b1	hw	W(kg)
1000	900	120	120	100	100	600	1034
1100	950				150		1119
1200	1000				200	700	1204
1300	1050				250		1289
1400	1150				350	800	1401
1500	1200				400		1486
1600	1250				450		1571
1700	1300				500	900	1656
1800	1350				550		1741
1900	1450				650		1853
2000	1500				700		1938
2100	1600	150	150	150	100	900	2579
2200	1700				200		2719
2300	1800				300	1000	2860
2400	1900				400		3000
2500	2000				500		3140
2600	2100	200	200	150	100	1000	4323
2700	2200				200		4510
2800	2300				300		4697
2900	2400				400		4884
3000	2500				500		5071

　　　　　　　　　　　　　　　　　　　　　　　・製品は、dehaを用いて、吊上げ・吊下し及び、施工設置します。

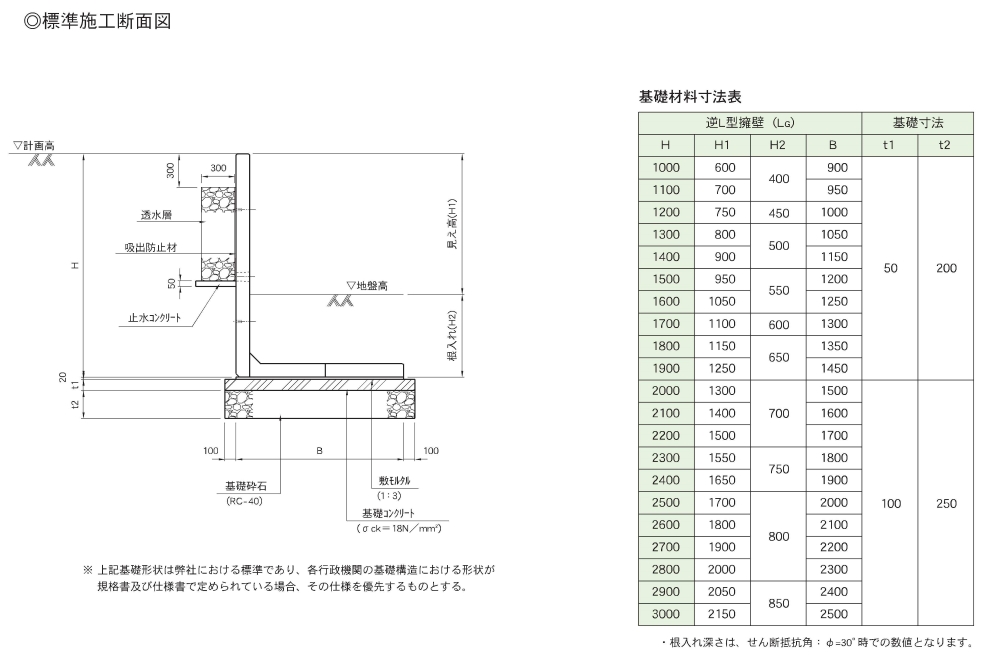

標準施工断面図











L型擁壁
