L型水路

L型水路（Ⅰ型）



　　寸法・重量表
HB1H1h1h2B2B3T1T2T3T4C参考重量(kg)
W
張出無張出有
2100 1100 2330 600 1500 150 600 150 110 260 230 150 3244 3419
2200 2430 700 3318 3493
2300 2530 800 3391 3566
2400 2630 900 3465 3640
2500 2730 1000 3538 3713
2600 2830 1100 3612 3787
2700 2930 1200 3685 3860
2800 3030 1300 3759 3934
2900 3130 1400 3832 4007
3000 3230 1500 3906 4081
 　　　　　　　　　　　　　　　　　　　　　　　　　　・張出（TB）が無い製品もご用意しております。
　　　　　　　　　　　　　　　　　　　　　　　　　 　・製品は、dehaを用いて、吊上げ・吊下し及び、施工設置します。

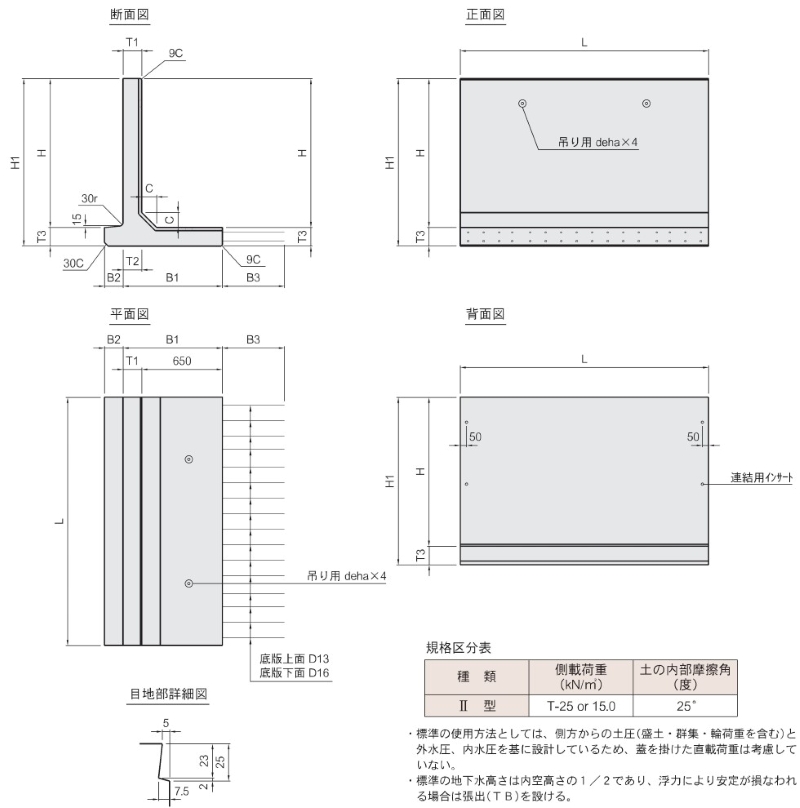

 L型水路（Ⅱ型）



　　寸法・重量表
HB1H1B2B3T1T2T3C参考重量(kg)
W
張出無張出有
600 800 750 150 500 150 150 150 120 1062 1178
700 850 1135 1252
800 950 1209 1325
900 1050 1282 1399
1000 1150 1356 1472
1100 1250 1429 1546
1200 1350 1503 1619
1300 1450 1576 1693
1400 1550 1650 1766
1500 1650 1723 1840
1600 1750 1797 1913
1700 1850 1870 1987
1800 1950 1944 2060
1900 2050 2017 2134
2000 2150 2091 2207
                                    　　　　　　　　　　　　　　 ・張出（TB）が無い製品もご用意しております。
　　　　　　　　　　　　　　　　　　　　　　　　　　・製品は、dehaを用いて、吊上げ・吊下し及び、施工設置します。　　



　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
ファイルをダウンロード出来ます。
