排水フリューム（二面排水）

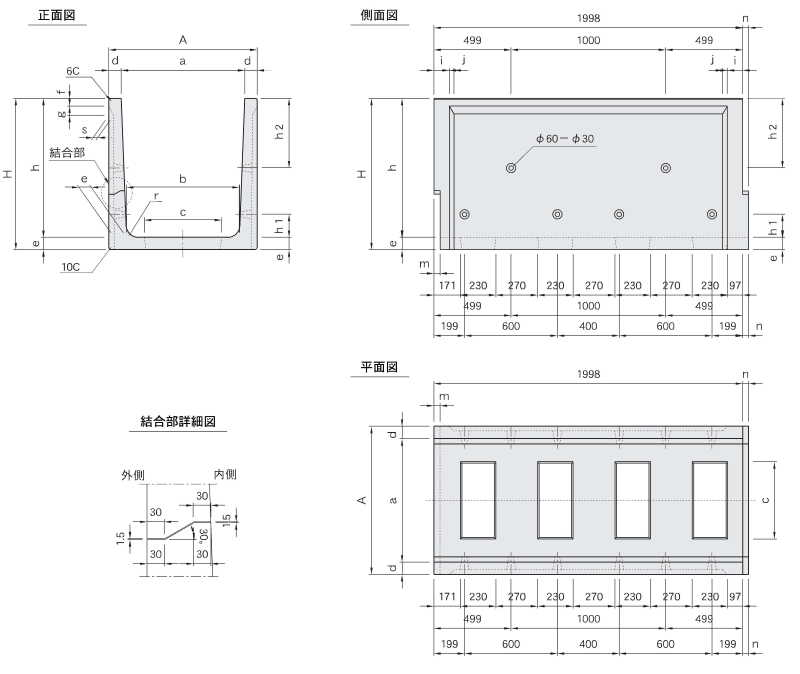

排水フリューム（二面排水）側載荷重 T-14

サイズ	寸法(mm)																		参考重量 (kg)
サイズ	A	H	a	h	b	c	d	e	f	g	h1	h2	s	i	j	m	n	r	参考重量 (kg)
300 X 300	420	350	300	300	270	150	60	50	40	30	150	-	25	70	20	30	28	50	219
400 X 400	520	450	400	400	370	250	60	50	40	30	150	-	20	70	20	30	28	50	273
400 X 600	540	660		600	360	200	70	60	50	40		-	20	70	20	30	28	60	447
400 X 900	560	980		900	330	100	80	80	50	60		450	30	100	30	40	38	80	775
500 X 500	630	555	500	500	460	300	65	55	40	30	150	-	20	70	20	30	28	50	417
500 X 700	650	770	500	700	450	300	75	70	50	50	150	-	30	80	20	30	28	60	608
600 X 600	740	660	600	600	560	400	70	60	50	40	150	-	20	70	20	30	28	60	480
600 X 900	760	980	600	900	530	300	80	80	50	60	150	-	30	100	30	40	38	80	819
700 X 600	840	660	700	600	660	500	70	60	50	40	150	-	20	70	20	30	28	60	497
800 X 600	940	660	800	600	760	600	70	60	50	40	150	-	20	70	20	30	28	60	513
800 X 900	960	980	800	900	730	500	80	80	50	60	150	450	30	100	30	40	38	80	861
900 X 600	1040	670	900	600	860	700	70	60	50	40	150	-	20	70	20	30	28	60	571
900 X 900	1060	980	900	900	830	600	80	80	50	60	150	450	30	100	30	40	38	80	880
1000 X 900	1160	980	1000	900	930	700	80	80	50	60	150	450	30	100	30	40	38	80	903
1200 X 900	1360	980	1200	900	1130	900	80	80	50	60	150	450	30	100	30	40	38	80	945
