桝 蓋

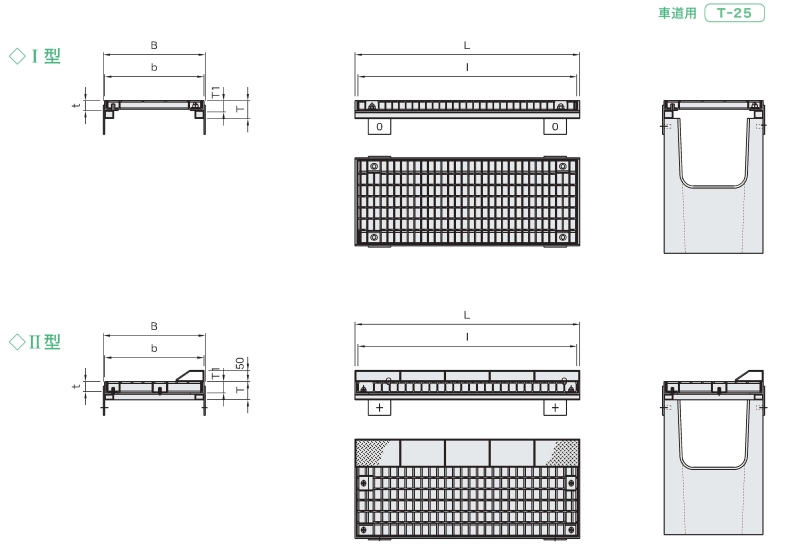

| 呼び名 | 寸法(mm) | 参考重量(kg) | ||||
|---|---|---|---|---|---|---|
| ｸﾞﾚｰﾁﾝｸﾞ(b×l×t) | 受枠(B×L×T1×T) | ｸﾞﾚｰﾁﾝｸﾞ | 受枠 | |||
| Ⅰ型 | 250用 | 普通目 | 372×974×44 | 392×1000×50/80 |
19.8 |
20.9 |
| 細目 | 372×965×38 | 392×1000×44/79 |
29.6 |
20.6 |
||
| 300用 | 普通目 | 422×974×38 | 442×1000×56/81 |
28.4 |
21.6 |
|
| 細目 | 422×965×75 | 442×1000×44/79 | 33.6 |
20.8 |
||
| 400用 | 普通目 | 522×974×75 | 542×1000×81/90 | 50.1 | 27.4 | |
| 細目 | 522×965×50 | 542×1000×56/91 | 71.1 | 23.4 | ||
| Ⅱ型 | 250用 | 普通目 | 372×980×44 | 392×1000×50/80 | 32.3 | 22.0 |
| 細目 | 372×980×38 | 392×1000×44/79 | 42.6 | 21.8 | ||
| 300用 | 普通目 | 422×980×50 | 442×1000×56/81 | 40.9 | 22.1 | |
| 細目 | 422×980×38 | 442×1000×44/81 | 46.5 | 22.0 | ||
| 400用 | 普通目 | 522×980×75 | 542×1000×81/90 | 62.5 | 27.4 | |
| 細目 | 522×980×50 | 542×1000×56/91 | 84.7 | 25.2 | ||
※グレーチング蓋はボルト固定
