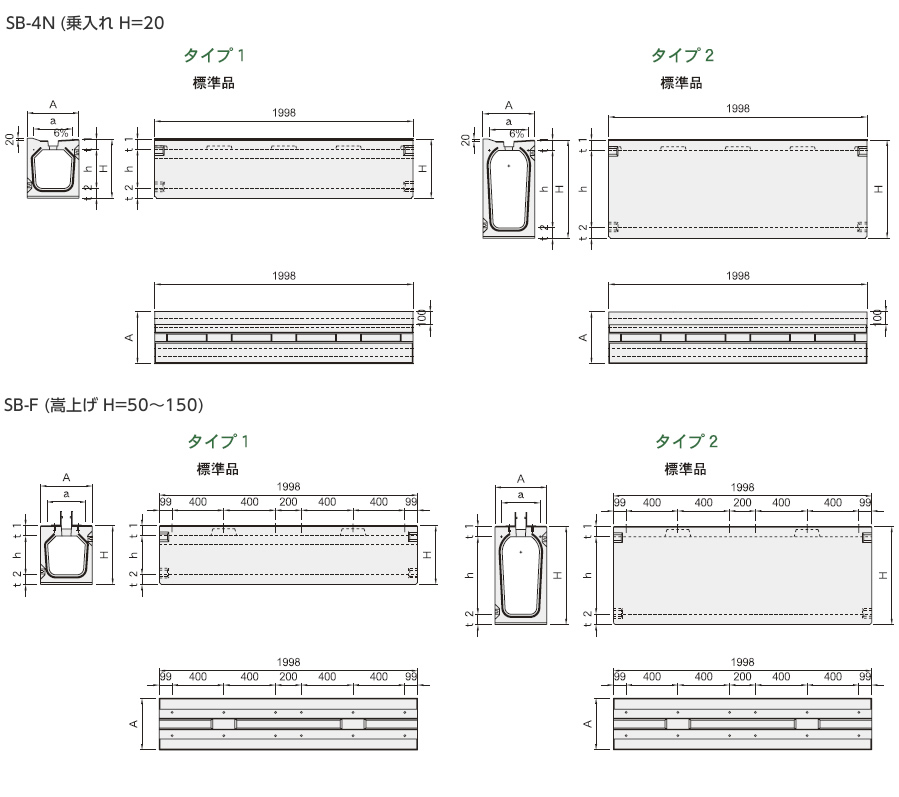

SB-4N・F

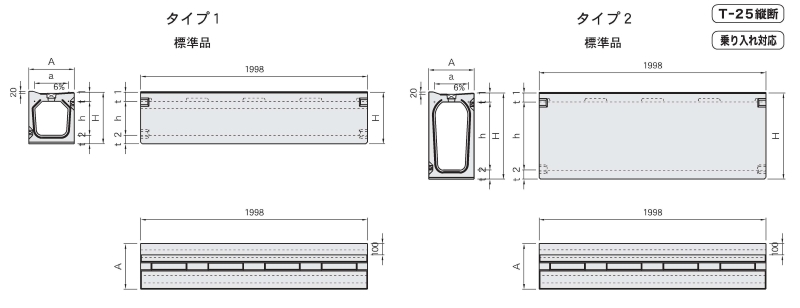

SB-4N（乗り入れH=20）

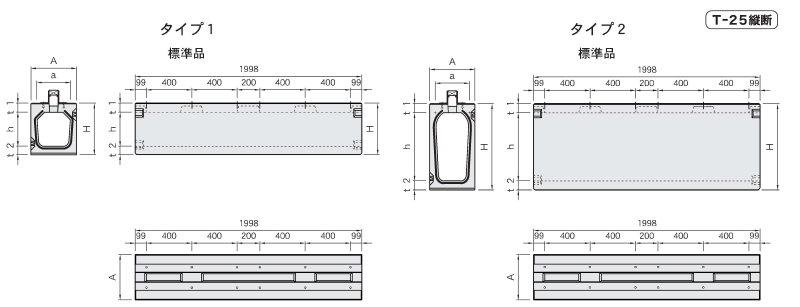

SB-F（嵩上げ H=50～150）
タイプ1寸法表
| サイズ | 寸法(mm) | 参考重量(kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | a | H | h | t1 | t2 | SB-4N | SB-F | |
| 250X250 |
350 |
250 |
405 |
250 |
80 |
75 |
391 | 394 |
| 300X300 |
400 |
300 |
455 |
300 |
80 |
75 |
463 | 470 |
| 400 |
555 |
400 |
521 | 528 | ||||
| 500 |
655 |
500 |
590 | 597 | ||||
| 400X400 |
520 |
400 |
595 |
400 |
100 |
95 |
732 | 749 |
| 500 |
695 |
500 |
811 | 828 | ||||
| 600 |
795 |
600 |
895 | 912 | ||||
| 500X500 |
620 |
500 |
740 |
500 |
120 |
120 |
1021 | 1050 |
| 600 |
840 |
600 |
1105 | 1134 | ||||
| 700 |
940 |
700 |
1183 | 1223 | ||||
| 600X600 |
740 |
600 |
840 |
600 |
120 |
120 |
1284 | 1329 |
| 700 |
940 |
700 |
1383 | 1428 | ||||
| 800 |
1040 |
800 |
1486 | 1531 | ||||
タイプ2寸法表
| サイズ | 寸法 (mm) | 参考重量 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | a | H | h | t1 | t2 | SB-4N | SB-F | |
| 300X600 |
400 |
300 |
760 |
600 |
80 |
80 |
678 | 686 |
| 700 |
870 |
700 |
90 |
809 | 816 | |||
| 800 |
980 |
800 |
100 |
916 | 923 | |||
| 900 |
1090 |
900 |
110 |
1030 | 1036 | |||
| 1000 |
1200 |
1000 |
120 |
1146 | 1153 | |||
| 400X700 |
520 |
400 |
895 |
700 |
100 |
95 |
999 | 1016 |
| 800 |
1010 |
800 |
110 |
1176 | 1195 | |||
| 900 |
1120 |
900 |
120 |
1305 | 1323 | |||
| 1000 |
1230 |
1000 |
130 |
1438 | 1456 | |||
| 500X800 |
620 |
500 |
1040 |
800 |
120 |
120 |
1316 | 1345 |
| 900 |
1140 |
900 |
1473 | 1504 | ||||
| 1000 |
1250 |
1000 |
130 |
1612 | 1642 | |||
| 600X900 |
740 |
600 |
1140 |
900 |
120 |
120 |
1681 | 1729 |
| 1000 |
1250 |
1000 |
130 |
1836 | 1883 | |||
ファイルをダウンロード出来ます。
