SB-1
SB-1（フラット）
SB-1G（フラット）

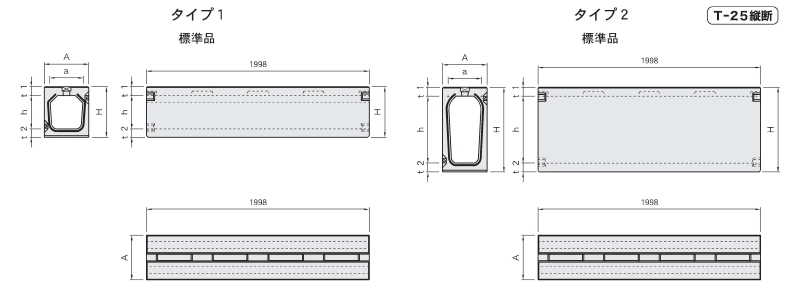

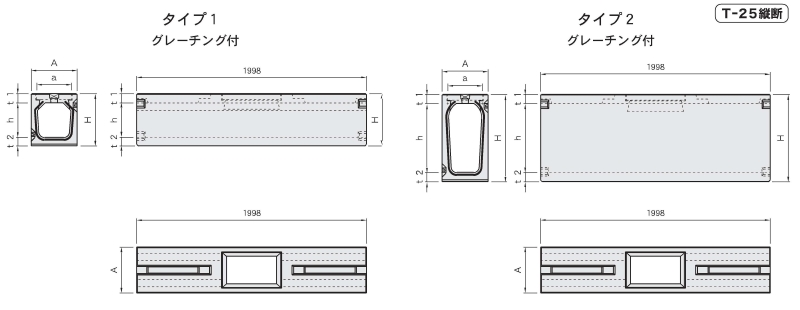

タイプ1寸法表
| サイズ | 寸法(mm) | 参考重量(kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | a | H | h | t1 | t2 | SB-1 | SB-1G | |
| 250X250 |
350 |
250 |
405 |
250 |
80 |
75 |
394 | 380 |
| 300X300 |
400 |
300 |
455 |
300 |
80 |
75 |
470 | 447 |
| 400 |
555 |
400 |
528 | 505 | ||||
| 500 |
655 |
500 |
597 | 574 | ||||
| 400X400 |
520 |
400 |
595 |
400 |
100 |
95 |
749 | 719 |
| 500 |
695 |
500 |
828 | 798 | ||||
| 600 |
795 |
600 |
912 | 882 | ||||
| 500X500 |
620 |
500 |
740 |
500 |
120 |
120 |
1050 | 1006 |
| 600 |
840 |
600 |
1134 | 1090 | ||||
| 700 |
940 |
700 |
1223 | 1179 | ||||
| 600X600 |
740 |
600 |
840 |
600 |
120 |
120 |
1329 | 1277 |
| 700 |
940 |
700 |
1428 | 1376 | ||||
| 800 |
1040 |
800 |
1531 | 1479 | ||||
タイプ2寸法表
| サイズ | 寸法 (mm) | 参考重量 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | a | H | h | t1 | t2 | SB-1 | SB-1G | |
| 300X600 |
400 |
300 |
760 |
600 |
80 |
80 |
686 | 663 |
| 700 |
870 |
700 |
90 |
816 | 793 | |||
| 800 |
980 |
800 |
100 |
923 | 900 | |||
| 900 |
1090 |
900 |
110 |
1036 | 1013 | |||
| 1000 |
1200 |
1000 |
120 |
1153 | 1130 | |||
| 400X700 |
520 |
400 |
895 |
700 |
100 |
95 |
1016 | 986 |
| 800 |
1010 |
800 |
110 |
1195 | 1165 | |||
| 900 |
1120 |
900 |
120 |
132 | 1293 | |||
| 1000 |
1230 |
1000 |
130 |
1456 | 1426 | |||
| 500X800 |
620 |
500 |
1040 |
800 |
120 |
120 |
1345 | 1301 |
| 900 |
1140 |
900 |
1504 | 1460 | ||||
| 1000 |
1250 |
1000 |
130 |
1642 | 1598 | |||
| 600X900 |
740 |
600 |
1140 |
900 |
120 |
120 |
1729 | 1677 |
| 1000 |
1250 |
1000 |
130 |
1883 | 1831 | |||
