バリアフリー側溝蓋

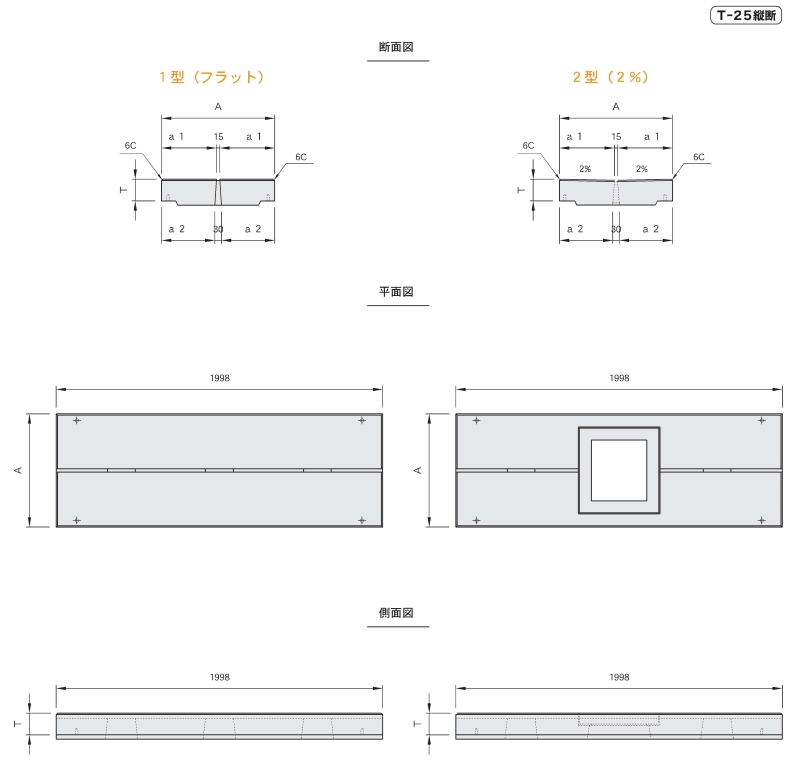

サイズ	寸法 (mm)				参考重量(kg)
	寸法 (mm)				S A-1		S A-2
	A	a 1	a 2	T	標準品	グレーチング付	標準品	グレーチング付
250用	350	167.5	160	80	152	137	144	127
300用	400	192.5	185	80	176	155	171	149
400用	520	252.5	245	100	282	245	273	237
500用	620	302.5	295	120	398	346	386	336
600用	740	362.5	355	120	476	406	465	419

サイズ	寸法 (mm)				参考重量(kg)
	寸法 (mm)				SA-4H1		SA-4H2		SA-4N
	A	a 1	a 2	T	標準品	グレーチング付	標準品	グレーチング付	標準品	グレーチング付
250用	350	167.5	160	80	164	ー	184	ー	148	ー
300用	400	192.5	185	80	183	160	203	180	168	145
400用	520	252.5	245	100	277	245	301	269	261	228
500用	620	302.5	295	120	381	333	405	357	365	317
600用	740	362.5	355	120	443	381	467	405	427	365

Aタイプサイズ	寸法(mm)						参考重量(kg)
	寸法(mm)						Aタイプ
	A	a1	a2	t1	t2	t3	標準品	出入口
300用	400	138	205	128	65	129	203	263
400用	520	243	220	145	80	144	318	382
500用	620	320	241	166	100	165	450	521
600用	740	320	361	166	100	167	527	636

Bタイプサイズ	寸法(mm)						参考重量(kg)
	寸法(mm)						Bタイプ
	A	a3	a4	t4	t5		標準品	出入口
300用	400	157.5	117.5	128	65		185	218
400用	520	217.5	177.5	145	80		276	327
500用	620	267.5	227.5	166	100		389	456
600用	740	327.5	287.5	166	100		465	550

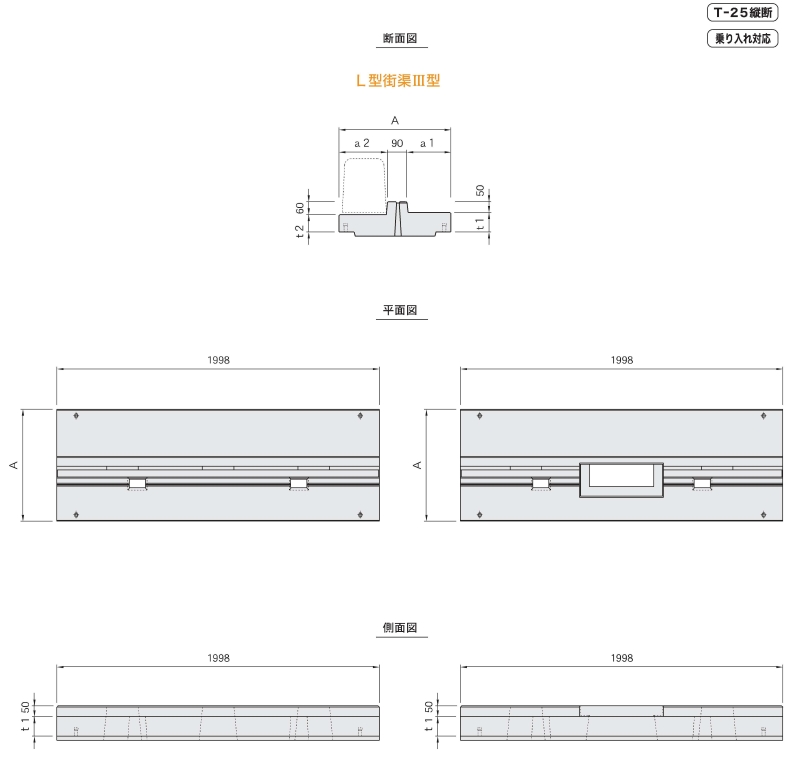

サイズ	寸法(mm)					参考重量 (kg)
サイズ	A	a1	a2	t1	t2	標準品	グレーチング付
300用	400	95	215	75	65	178	－
400用	520	205	225	90	80	264	244
500用	620	305	225	110	100	375	353
600用	740	415	235	110	100	447	425

図面ダウンロードファイル

ファイルをダウンロード出来ます。
