バリアフリー側溝桝蓋

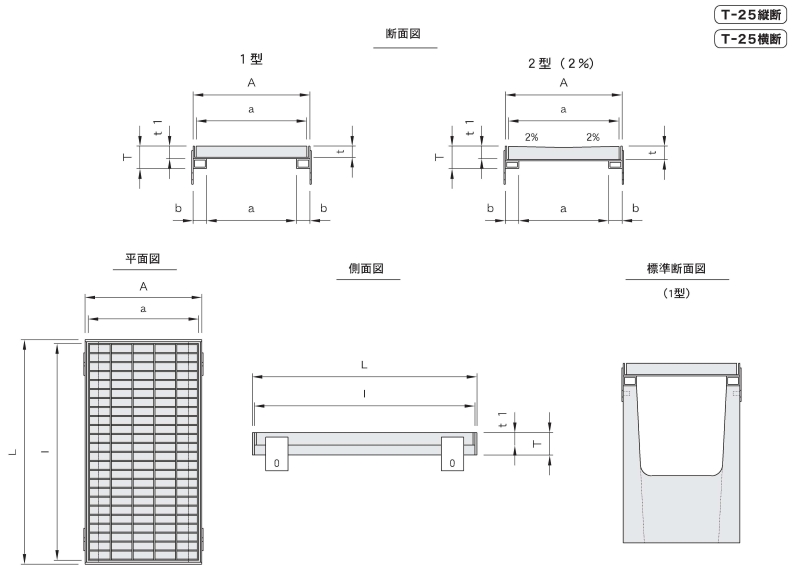

桝蓋　全面グレーチングタイプ

呼び名			寸法(mm)		参考重量(kg)
呼び名			ｸﾞﾚｰﾁﾝｸﾞ(a×l×t)	受枠(A×L×T1/T)	ｸﾞﾚｰﾁﾝｸﾞ	受枠
SA-1	250用	普通目	332×977×44	352×1000×50/80	16.6	19.2
	250用	細目	332×965×32	352×1000×38/80	25.7	15.4
	300用	普通目	380×978×50	402×1000×56/81	26.0	19.6
	300用	細目	380×978×38	402×1000×44/80	30.8	19.4
	400用	普通目	500×978×55	522×1000×61/101	35.6	23.1
	400用	細目	500×965×50	522×1000×56/100	68.3	22.2
	500用	普通目	600×978×65	622×1000×71/121	48.4	25.6
	500用	細目	600×965×55	622×1000×61/120	89.1	26.2
	600用	普通目	720×978×75	744×1000×81/121	48.4	25.6
	600用	細目	720×965×60	744×1000×66/120	117.1	27.6
2型(2%)	250用	普通目	332×980×60	354×1000×66/80	25.2	17.0
	250用	細目	332×980×44	354×1000×50/80	30.7	17.4
	300用	普通目	380×980×60	404×1000×66/80	30.8	18.7
	300用	細目	380×980×44	404×1000×50/80	34.8	19.1
	400用	普通目	500×980×60	504×1000×66/100	38.7	25.5
	400用	細目	500×980×44	504×1000×50/100	45.6	27.5
	500用	普通目	600×980×60	624×1000×66/120	47.3	36.3
	500用	細目	600×980×44	624×1000×50/120	55.0	37.3
	600用	普通目	720×980×60	744×1000×66/120	56.7	41.7
	600用	細目	720×980×44	744×1000×50/120	65.7	44.0

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※グレーチング蓋はボルト固定

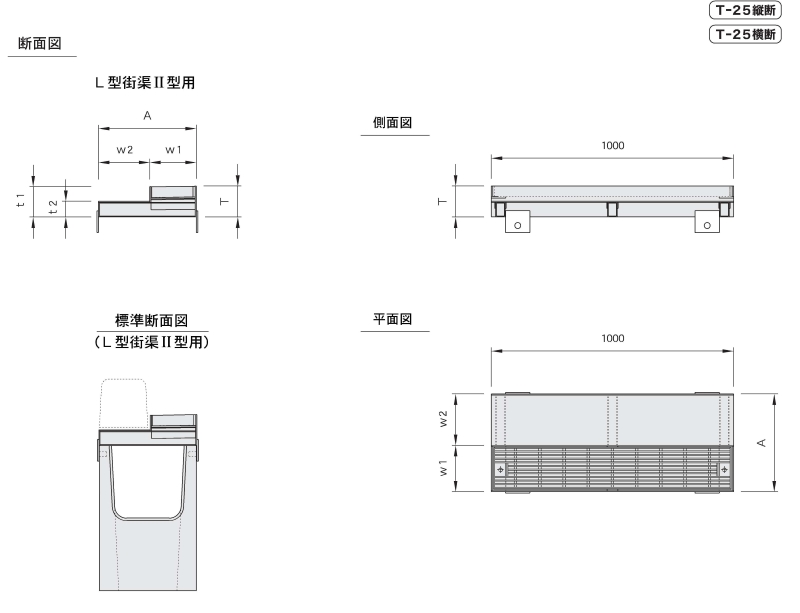

サイズ	寸法 (mm)
サイズ	A	a	T	t1	t2	w1	w2	b
300 用	400	300	128	125	65	192	208	50
400 用	520	400	145	140	80	300	220	60
500 用	620	500	166	160	100	380	240	60
600 用	740	600	166	160	100	380	360	70

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※グレーチングは、粗目、細目に対応できます

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※グレーチング蓋はボルト固定

　　　　　　　　

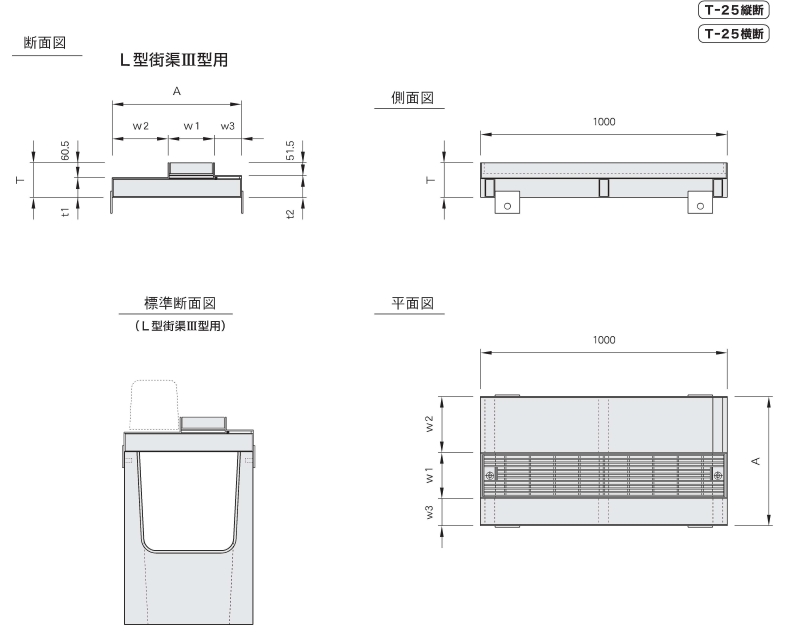

サイズ	寸法 (mm)
サイズ	A	T	t1	t2	w1	w2	w3
300 用	404	125	64.5	－	187	217	－
400 用	524	140	79.5	88.5	187	227	110
500 用	624	160	99.5	108.5	187	227	210
600 用	744	160	99.5	108.5	187	237	320

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※グレーチングは、粗目、細目に対応できます

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※グレーチング蓋はボルト固定　　　　　　　　　　　

　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

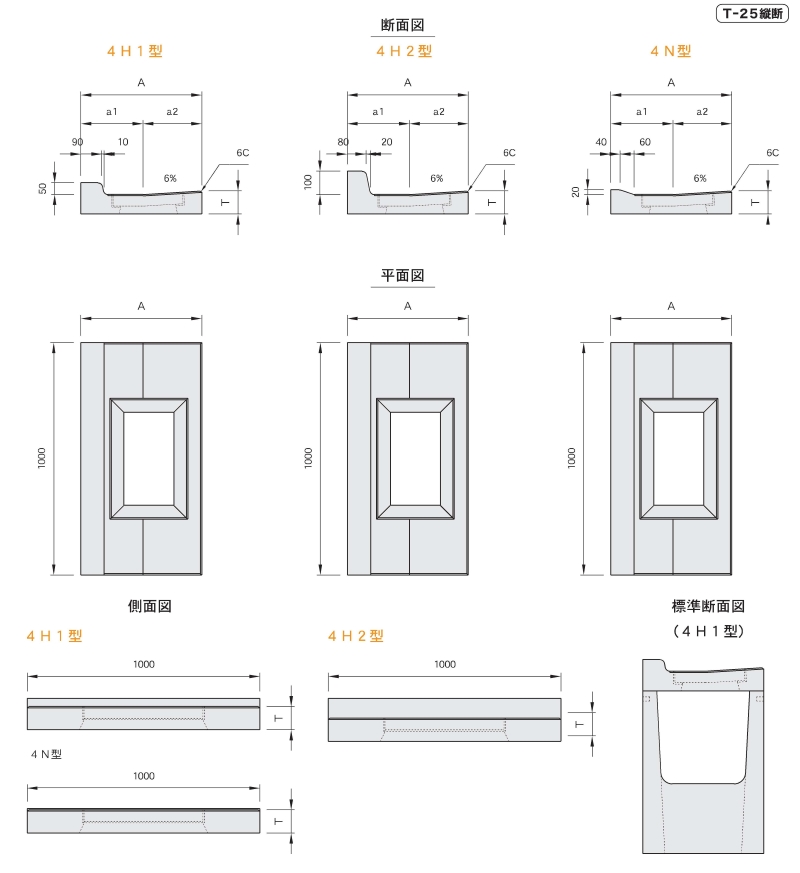

桝蓋　緑塊タイプ

サイズ	寸法 (mm)				参考重量 ( k g)
サイズ	A	a 1	a 2	T	4 H l 型	4 H 2 型	4 N 型
250 用	350	1825	1675	80	58	68	50
300 用	400	2075	1925	80	61	71	53
400 用	520	2675	2525	100	92	102	84
500 用	620	3175	3025	120	125	135	119
600 用	740	3775	3625	120	138	148	130
