SCカルバート

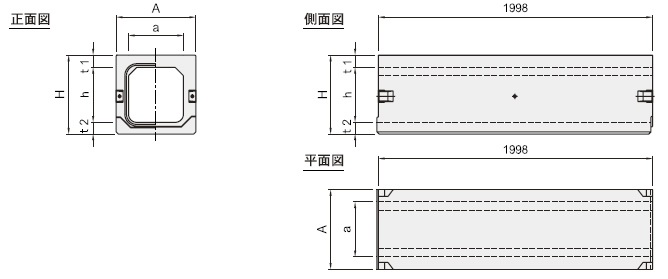

SCカルバート(小口径)



サイズ寸法(mm)参考重量(kg)
AaHht1t2
250 X 250 410 250 405 250 80 75 507
300 X 250 440 300 400 250 75 75 500
300 460 455 300 80 75 582
400 555 400 658
500 655 500 733
600 755 600 808
350 X 350 520 350 515 350 85 80 682
400 X 250 560 400 430 250 90 90 700
400 580 575 400 90 85 815
500 675 500 899
600 775 600 1016
450 X 450 640   635 450 95 90 1095
500 X 500 700 500 695 500 100 95 1155

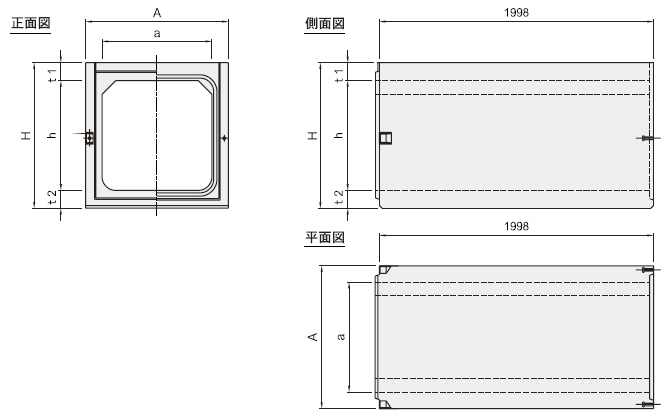

SCカルバート(大口径)



サイズ寸法(mm)参考重量(kg)
AaHht1t2
600 X 600 810 600 840 600 120 120 1620
700 840 960 700 130 130 1897
800 1060 800 2012
900 1140 900 120 120 2110
700 X 700 940 700 960 700 130 130 2022
800 X 800 1040 800 1060 800 130 130 2262
900 1160 900 2403
1000 1260 1000 2519
900 X 900 1140 900 1160 900 130 130 2581
1000 X 1000 1240 1000 1260 1000 130 130 2741



ファイルをダウンロード出来ます。
